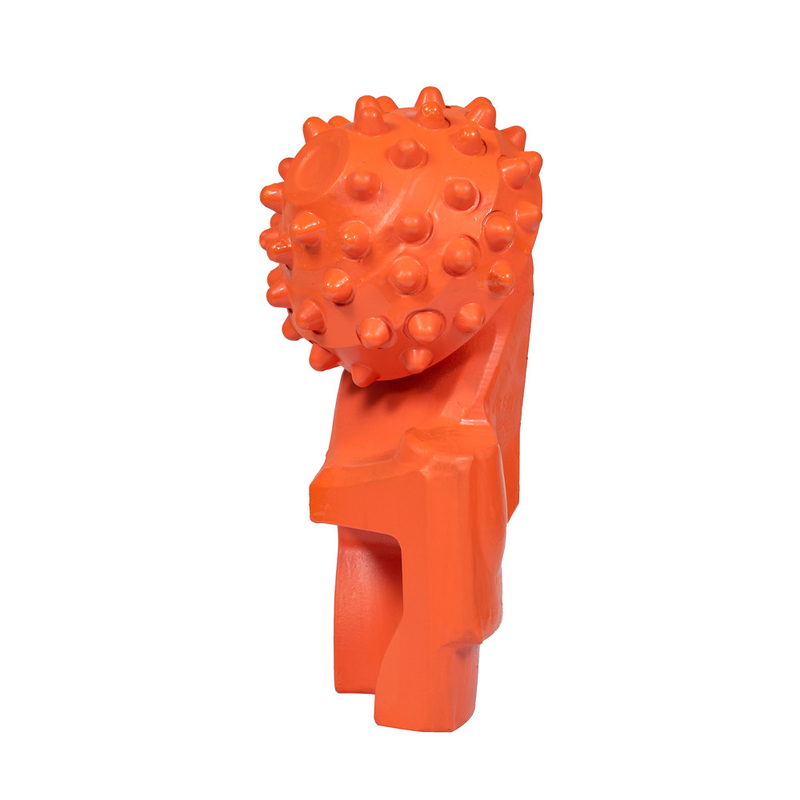

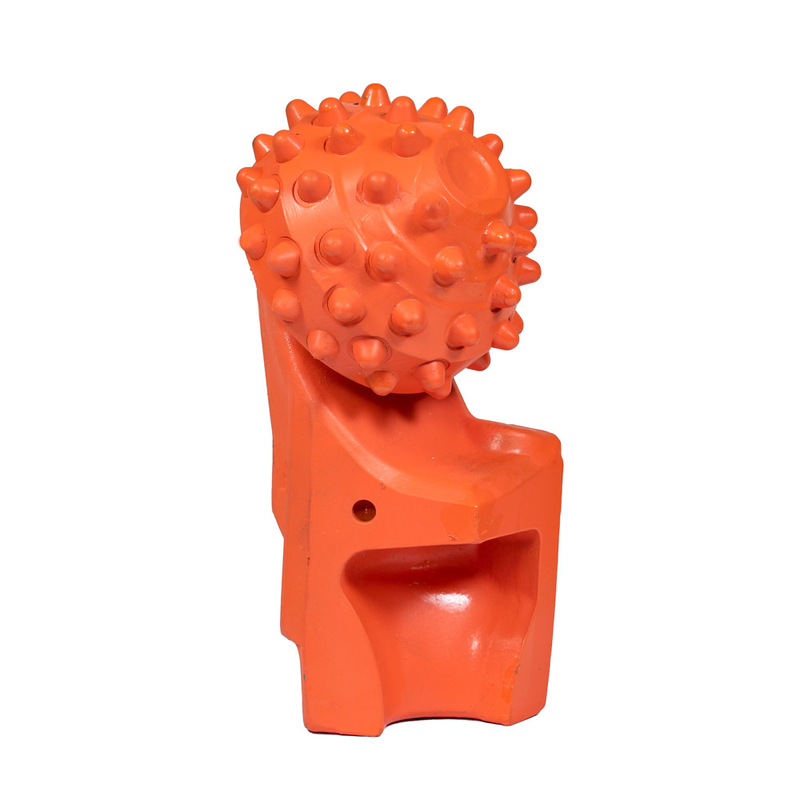

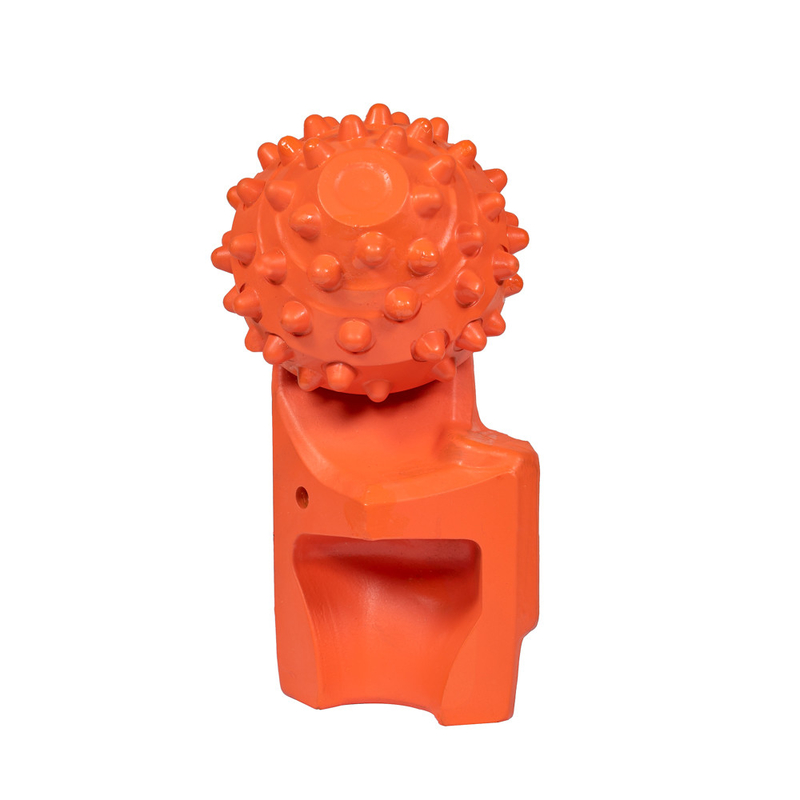

Embout à rouleau 8 1/2" avec inserts complets/cône 1, cône 2, cône 3

Introduction du trépan à rouleau unique

Le trépan à roche rotatif convient à l'ingénierie des fondations sur pieux d'excavation rotative qui peut creuser la formation de galets, la formation molle, la formation moyennement dure.En raison de la conception unique des paramètres du processus de coupe, le profil des plaquettes et la quantité de la plaquette, l'angle de coupe, la distribution des plaquettes, la forme de la fraise, etc., peuvent garantir à chaque rangée l'efficacité de coupe la plus élevée et la direction du mouvement avec précision, pour créer la zone et le volume cassés. être le plus grand lorsque chaque insert entre en contact avec la paroi du trou, pour garantir une vitesse de tunnelage efficace.Simultanément, la conception unique brevetée de la structure d'étanchéité et la technologie d'injection d'huile sous vide garantissent une utilisation efficace de la durée de vie des roulements et une durée de vie prolongée de 35 %. Selon le besoin d'une conception personnalisée, pour que le trépan de roche rotatif puisse répondre à différents types de roches avec une lOMPa jusqu'à 250 MPa.

Le trépan conique d'ingénierie de creusement rotatif est divisé en deux types selon la méthode d'installation : détachable et soudé. Le type détachable est également divisé en type de broche d'insertion et type de connexion par boulon.Selon la disposition des inserts, il est divisé en type cône 1, cône 2, cône 3 et type à couverture complète.Le trépan rotatif de type cône 1, cône 2, cône 3 nécessite les 3 types de cônes pour une installation adaptée afin de réaliser une coupe de roche en section de remplissage et un tunnel avec excavation rotative.

Rotiry creusant des trépans de roche sarias Est nommé en fonction de la structure portante :

Roulement lisse étanche —MHG

Roulement coulissant étanche-MGHG

Le trépan à roche rotatif Milalion est composé d'un code de diamètre, d'un code de série, d'un code de classification et d'un code de fonction supplémentaire.

Type de structure portante :

Mèche à rouleau série MHG

Les trépans tricônes de la série MHG sont des trépans tricônes à roulement coulissant scellés en caoutchouc de type 0.Il peut résister à des pressions de forage élevées à vitesse normale, avec différentes structures de coupe, il peut s'adapter à des formations extrêmement molles à extrêmement dures :

1. Adopter la forme de roulement coulissant, carbure résistant à l'usure sur la surface du roulement à pattes,leLe manchon coulissant est fait de matériaux présentant des caractéristiques de haute résistance, de haute élasticité, de résistance à haute température et de haute résistance à l'usure pour améliorer l'anti-morsure.

2. La conception raisonnable du jeu de roulement permet au manchon coulissant de réduire la vitesse relative de la paire de roulements tout en réduisant l'augmentation de la température de la surface de friction, peut améliorer efficacement la durée de vie du roulement et la fiabilité du roulement sous une pression de forage élevée ou des conditions de forage à grande vitesse.

3. Le joint torique du roulement adopte un NBR saturé élevé avec une résistance à l'abrasion et une résistance aux températures élevées ;Les bossages d'extrémité extérieurs de la cavité d'étanchéité bien conçus améliorent la fiabilité de l'étanchéité.

4. La bille en acier verrouille le cône pour s'adapter à une vitesse élevée.

Mèche à rouleau série MGHG

Le trépan tricône de la série MGHG est un trépan tricône à roulement scellé en caoutchouc de type 0.Pour les forages à fort taux de pénétration, c’est un outil idéal et économique.Ses principales caractéristiques structurelles :

1. Structure de roulement coulissant scellée : sur la piste principale, le rouleau cylindrique est placé dans la rainure du cône et la petite piste utilise une bague coulissante résistante à l'usure, ce qui a élargi la taille du tourillon, de sorte qu'il a la capacité de résister à une pression de forage plus élevée. et s'adapter à la grande vitesse.

2. La surface de la paire de butées est soumise à un traitement de réduction de l'usure et à un traitement de durcissement.Il a amélioré la capacité portante et la capacité anti-morsure.

3. Un nouveau type de graisse pouvant résister à 250 degrés de température élevée et de résistance à l'usure est adopté.Il a amélioré la résistance aux hautes températures du système de lubrification d’étanchéité.En même temps, la structure d'étanchéité optimisée est adoptée pour éviter l'usure du joint torique par le rouleau, et la durée de vie de la bague d'étanchéité est améliorée, améliorant ainsi la durée de vie du foret à rouleau.

4. Les embouts tricônes d'insertion adoptent des dents en carbure de haute résistance et de haute ténacité, ce qui améliore la résistance aux chocs des dents et réduit le taux de casse des dents.

5. La conception optimisée du nombre de rangées, du nombre de dents, de la hauteur d'exposition des dents et du profil unique des dents en alliage, a permis de réaliser pleinement la capacité de coupe et la vitesse de coupe des trépans tricônes.
